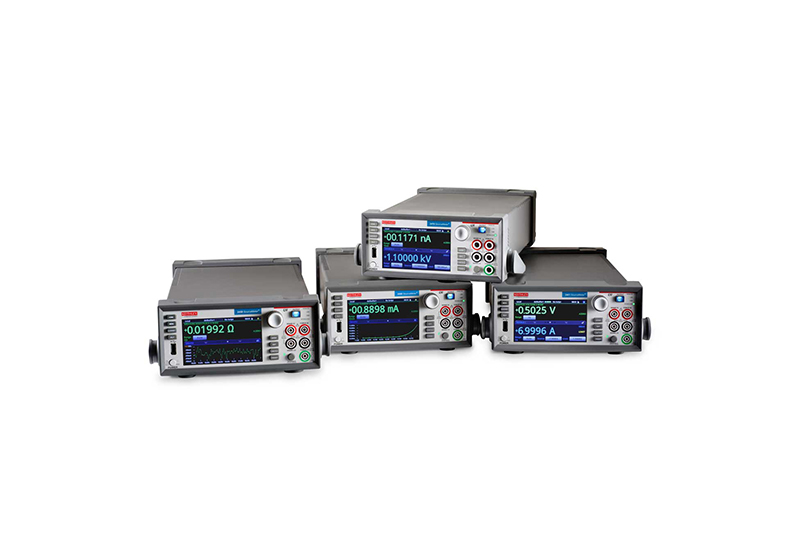

Keithley 2400 圖形化系列 SMU 儀器提供四象限精密電壓和電流源/負載,外加直觀觸摸屏用戶界面上的測量。這些儀器可同時提供 10 fA - 10 A 脈沖電流和/或 100nV - 200V 電壓(實現 1000W 脈沖和 100W 直流總功率)并對其進行測量,從而使用戶可以 Touch,Test,Invent?(觸摸、測試、創新)。
型號 | 觸摸屏 | 通道 | 最大電流源/量程 | 最大電壓源/量程 | 測量分辨率(電流/電壓) | 電源 |
---|
2450 | 是 | 1 | 1A | 200V | 10fA/10nV | 20 W |
2460 | 是 | 1 | 7A | 100V | 1pA / 100nV | 100 W |
2470 | Yes | 1 | 1A | 1100V | 10fA / 100nV | 20 W |
2461 | 是 | 1 | 10A | 100V | 1pA / 100nV | 1000W |
2450 型圖形化 SourceMeter SMU
2450 型是 Keithley 的下一代 SourceMeter 源測量單元 (SMU) 儀器,可輕松執行歐姆定律(電流、電壓和電阻)測試。其創新的圖形用戶界面 (GUI) 和先進的電容式觸摸屏技術讓使用變得非常直觀,并最大程度地減少學習曲線,從而使工程師和科學家能夠更快地學習、更智能地工作且更輕松地進行發明創造。
2460 型圖形化高電流 SourceMeter SMU
2460 高電流 SourceMeter? 源測量單元 (SMU) 儀器憑借其 7A 直流電流和脈沖電流能力,優化用于檢定和測試大功率材料、器件和模塊,例如碳化硅 (SiC)、氮化鎵 (GaN)、DC-DC 轉換器、功率 MOSFET、太陽能電池和電池板、LED 和照明系統、電化學電芯和電池等。
2461 型圖形化高電流數字 SourceMeter SMU
2461 高電流 SMU 憑借其 10A/1000W 脈沖電流和 7A/100W 直流電流能力以及雙 18 位 1MS/s 數字轉換器,優化用于檢定和測試高功率材料、器件和模塊,例如碳化硅 (SiC)、氮化鎵 (GaN)、DC-DC 轉換器、電路保護設備、太陽能電池和電池板、高亮度 LED 和照明系統、電池等。
2470 型圖形化高壓 SourceMeter SMU
2470 高壓 SMU 憑借其 1100V 和 10fA 能力,經優化用于檢定和測試高電壓、低泄漏器件、材料和模塊,如碳化硅 (SiC)、氮化鎵(GaN)、功率 MOSFET、瞬態抑制器件、電路保護器件、功率模塊和電池等。
