【EDA|FPGA遠程實驗箱開發套件】TERASIC友晶Intel FPGA硬件在線實驗云

所屬分類友晶Terasic開發板
立即購買
  • 產品描述
  • 產品參數

    Intel FPGA 硬件在線實驗云平臺是一款由友晶科技自主開發的、專用于FPGA開發與教學的、在線的遠程硬件映射系統。該系統將遠程服務器、本地客戶端、FPGA硬件板卡進行有機結合,通過C/S架構(Client/Server),把服務器端的FPGA硬件板卡一對一綁定到本地客戶端,從而學生只需通過客戶端軟件,接入服務器所在的網絡,便可隨時隨地使用本系統進行FPGA硬件在線實驗,不僅不受時間和地域的限制,而且用戶體驗也與使用FPGA實體開發板毫無二致。

    那么,這款硬件在線的遠程學習系統有哪些引人入勝的特點呢?

    1




    身臨其境

    這套系統中,本地GUI界面與遠程端掛的實驗板卡的狀態一比一真實呈現,比如板卡上的撥碼開關和按鍵等,都是真實的硬件一對一映射。用戶所有的開發習慣以及所需的開發環境或所學的FPGA相關知識技能,都能有和使用實體FPGA開發板一樣的極致體驗。

    2






    內嵌實驗

    內嵌大量完整的實驗課程和詳細的實驗文檔,如Intel大學計劃中的數字邏輯、計算機組成等課程。后續還將陸續提供嵌入式系統、EDA技術等重要的電子專業實驗課程。

    3




    擴展靈活

    通過這套遠程學習系統,不僅可以利用開發板豐富的的板載資源,來完成IO類簡單實驗、內存外設實驗等,還可以在FPGA開發板上外接自制子卡;此外,除了云平臺系統中嵌入的實驗外,用戶還可以自行添加課程實驗。

    這款I(lǐng)ntel FPGA 硬件在線實驗云平臺是友晶科技專為廣大師生打造的一款簡單、便捷又實用的在線學習系統,實驗室只需配置少量的硬件(如USB Hub、帶VPN功能的路由器),便可輕松搭建和使用。







    下面就讓我們來看看如何操作實驗云平臺吧!



    Step 1:安裝服務器端和客戶端軟件




    友晶為用戶提供了服務器端和客戶端一站式軟件安裝包,只需按提示點擊鼠標便可快捷安裝,沒有其他繁雜的配置。

    Step 2:啟動實驗云平臺




    雙擊桌面的實驗云平臺圖標即可自動啟動FPGA云組件并連接云服務,進行系統初始化。

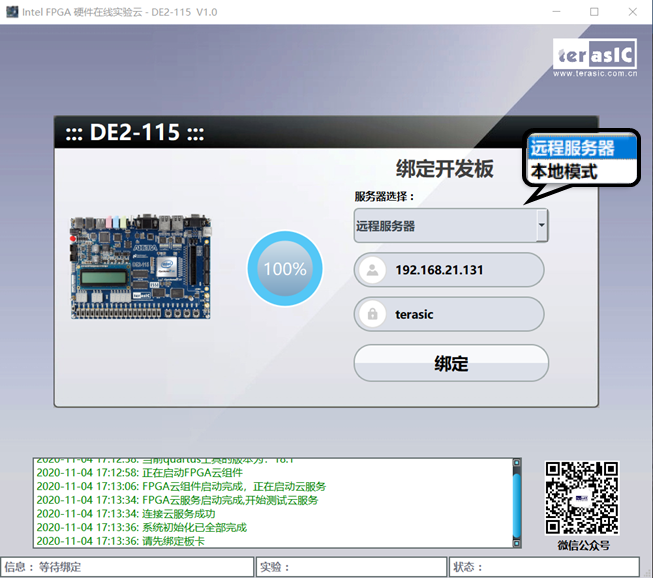

    Step 3:綁定開發板




    云平臺支持遠程服務器和本地模式,若選擇遠程服務器模式,只需填入遠程服務器的 IP 和密碼并點擊綁定,遠程服務器接收到綁定的請求時,便會自動分配一片板卡給用戶使用。

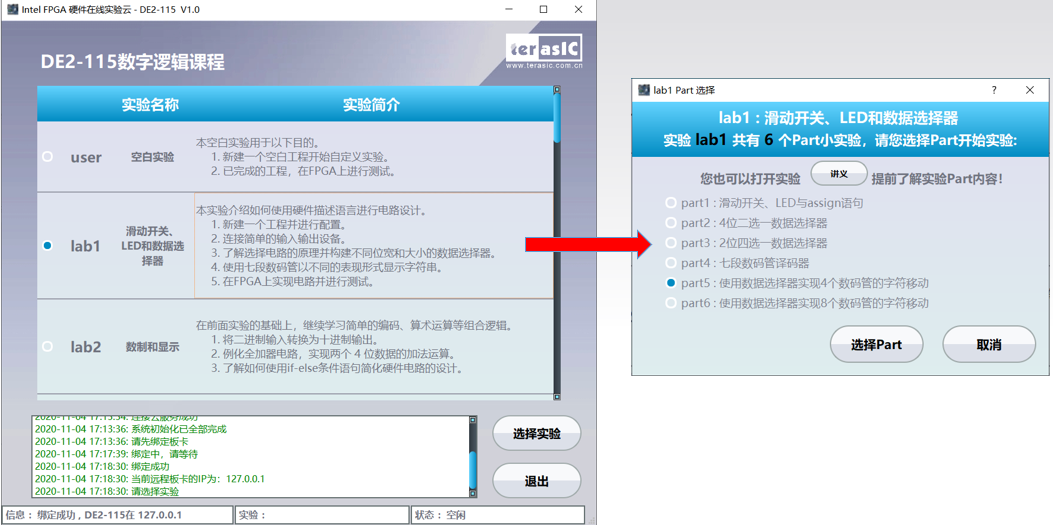

    Step 4:選擇實驗項目




    綁定開發板成功后即可進入課程界面,可根據需要選擇自己即將進行的實驗(lab1-lab11中的小實驗),還可以自定義實驗內容(User)。

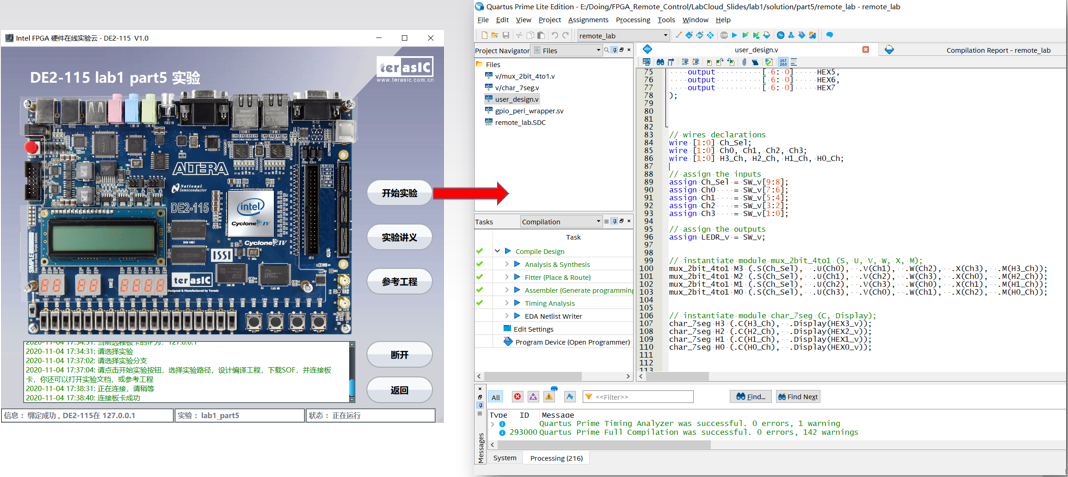

    Step 5:進行實驗開發




    這是實驗云平臺最重要的部分,選擇所需要進行的實驗,便可來到對應實驗界面。實驗界面中提供了開始實驗、實驗講義、參考工程三個選項。點擊開始實驗,可打開Quartus基礎工程,核心代碼和邏輯的開發都是在本地Quartus軟件中進行的,其開發流程與傳統的FPGA開發流程完全一樣;點擊參考講義可打開對應實驗的詳細文檔,進行step by step的學習;點擊參考工程,可參考我們?cè)O(shè)計好的實驗,學習設計思路。在這里,還可以通過ModelSim對實驗功能進行仿真,通過 Signal Tap 邏輯分析儀對設計進行調試。

    圖片

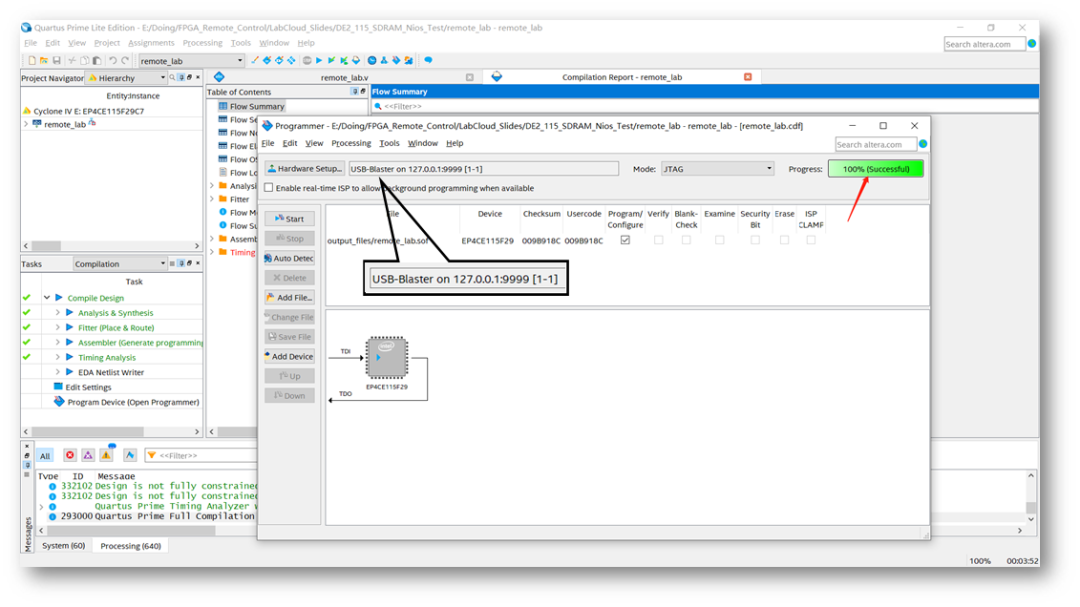

    Step 6:燒錄FPGA




    工程設計并編譯完成后,可通過USB Blaster燒錄到FPGA中,USB Blaster會對應到遠端服務器的IP地址,但使用中與本地板卡的體驗是一樣的。

    圖片

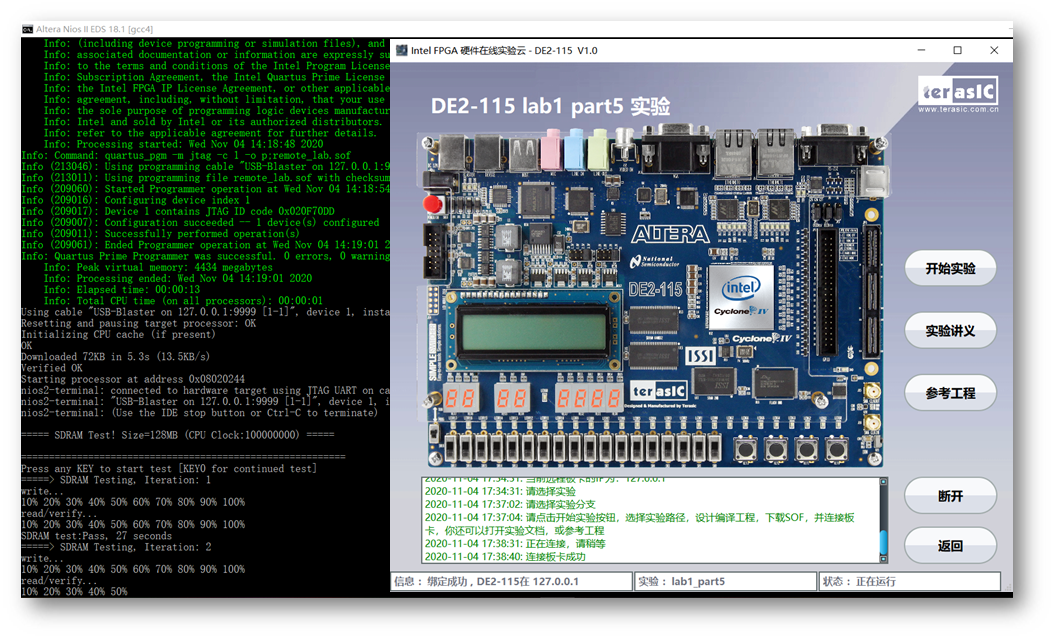

    Step 7: 測試實驗結果




    當對FPGA編程后,點擊連接按鈕,然后便可對云平臺界面的開發板進行操作并觀察實驗現象, 如LED、數碼管的顯示,操作按鍵、滑動開關,對服務器板卡上的SDRAM進行讀寫操作(如下圖)等。

    圖片

    Intel硬件在線實驗云平臺可支持DE系列全系列的板卡,目前已測試好并對外公布的有DE2、DE2-115DE10-Lite、DE0-CVDE1-SoC,DE10-Standard六款板卡對應的專屬系統。只要學校實驗室中有以上六款DE系列板卡中的任意一款,都可通過郵箱(wangting@whhexin.com.cn)來了解并免費獲取服務器端和客戶端軟件,并成功搭建這套實驗云平臺系統。此外,若高校老師還有其他實驗需求,也歡迎與我們聯系,我們將根據您的需求,開發并提供完整的集成解決方案、定制系統,在這套Intel硬件在線實驗云平臺系統中實現更多擴展功能!
