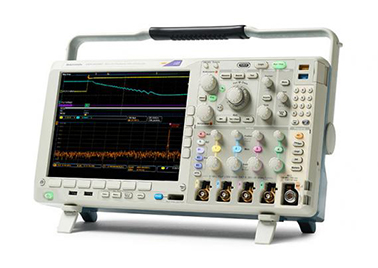

【MDO4024C|4034C|4054C|4104C】Tektonix泰克混合域示波器
所屬分類數字示波器
立即購買
- 產品描述
- 產品參數
MDO4000 是功能強大的混合域示波器，組合了多達六種儀器，包括函數發生器和內置頻譜分析儀等選件。與其他儀器不同，它可以同步射頻、模擬和數字通道，您可以從前所未有的深度洞察您的設計。
| 型號 | 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 | 數字通道數 | 頻譜分析儀 | 函數發生器輸出 | 查看詳情 |
|---|
| MDO4024C | 200 MHz | 2.5 GS/s | 20 M 點 | 4 | 16（選配） | 最高 6 GHz | 1 條（可選） | 查看詳情 |
| MDO4034C | 350 MHz | 2.5 GS/s | 20 M 點 | 4 | 16（選配） | 最高 6 GHz | 1 條（可選） | 查看詳情 |
| MDO4054C | 500 MHz | 2.5 GS/s | 20 M 點 | 4 | 16（選配） | 最高 6 GHz | 1 條（可選） | 查看詳情 |
| MDO4104C | 1 GHz | 2.5 - 5 GS/s | 20 M 點 | 4 | 16（選配） | 最高 6 GHz | 1 條（可選） | 查看詳情 |
主要性能指標
1.示波器
4 條模擬通道
1 GHz、500 MHz、350 MHz 和 200 MHz 帶寬型號
帶寬可升級（最高達 1 GHz）
最高達 5 GS/s 采樣率
所有通道上 20 M 記錄長度
> 340,000 wfm/s 的最大波形捕獲速率
標配無源電壓探頭，3.9 pF 電容負載，1 GHz 或 500 MHz 模擬帶寬
2.頻譜分析儀（選配）
頻率范圍 9 kHz - 3 GHz 或 9 KHz - 6 GHz
超寬捕獲帶寬 ≥1 GHz
頻譜分析儀的時間同步捕獲功能，支持模擬采集和數字采集
頻率對時間、幅度對時間和相位對時間波形
3.任意函數發生器（選配）
13 種預先定義的波形類型
50 MHz 波形生成功能
128 k 任意波形發生器記錄長度
250 MS/s 任意波形發生器采樣率
4.邏輯分析儀（選配）
16 條數字通道
所有通道上 20 M 記錄長度
60.6 ps 定時分辨率
5.協議分析儀（選配）
支持 I2C、SPI、RS-232/422/485/UART、USB 2.0、以太網、CAN、CAN FD、LIN、FlexRay、MIL-STD-1553、ARINC-429 和音頻標準等串行總線
6.數字電壓表/頻率計數器（產品注冊后免費提供）
4 位 AC RMS、DC 和 AC+DC RMS 電壓測量
5 位頻率測量
典型應用
嵌入式設計
在混合信號嵌入式系統上執行系統級調試，迅速發現和解決問題，包括當前最常見的串行總線和無線技術。
功率設計
使用自動功率質量、開關損耗、諧波、紋波、調制和安全作業區測量，在經濟的解決方案中提供廣泛的功率探頭選擇范圍，進行可靠的、可重復的電壓、電流和功率測量。
EMI調試
確定哪些時域信號可能導致不想要的EMI，迅速追蹤嵌入式系統中的EMI來源。實時查看時域信號對系統EMI輻射的影響。
無線調試
在使用藍牙、802.11 WiFi、ZigBee或某些其他無線技術時，MDO4000C可以查看整個系統，包括模擬信號、數字信號和RF信號，而且在時間上同步，了解其真實特點。在一次捕獲中，捕獲超寬頻段，查看多種無線技術之間的交互，或查看現代標準（如802.11/ad）中的整個寬帶頻率范圍。
教育
管理工作臺上的多臺儀器可能會非常麻煩。MDO4000C把六種儀器整合到一臺儀器中，不需要管理多臺儀器。集成頻譜分析儀可以講授高級無線技術課程，同時使要求的投資達到最小。全面升級能力可以在需求變化時或在預算允許時再增加功能。
制造測試和調試
規格和空間限制可能會給車間帶來巨大影響。獨一無二的六合一MDO4000C把多臺儀器整合到一臺小型儀器中，最大限度地減少了機架或工作臺空間。整合降低了在制造測試或調試站中使用多種不同儀器的相關成本。
