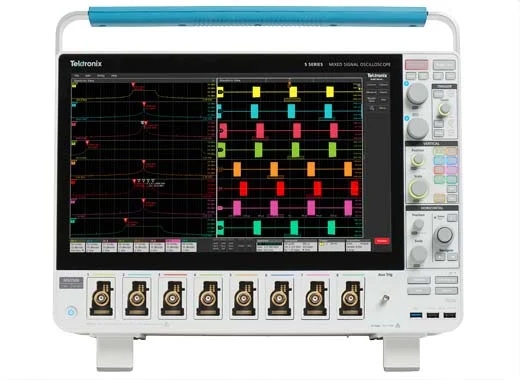

【MSO54B|MSO56B|MSO58B】Tektonix泰克混合信號示波器

所屬分類數字示波器
立即購買
  • 產品描述
  • 產品參數

    通過高保真波形、富有洞察力的測量、獨特的頻譜分析和靈活的探測技術,全面了解您的設計。體驗深受各地工程師青睞的直觀用戶界面。

    型號模擬帶寬采樣率記錄長度模擬通道數字通道數函數發生器輸出查看詳情
    MSO54B350 MHz - 2 GHz6.25GS/s62.5 M - 500 M4多達 32(可選)

    1(選配)

    查看詳情
    MSO56B350 MHz - 2 GHz6.25GS/s62.5 M - 500 M6多達 48(可選)

    1(選配)

    查看詳情
    MSO58B350 MHz - 2 GHz6.25GS/s62.5 M - 500 M8多達 64(可選)

    1(選配)

    查看詳情



    輸入通道

    • 4、6 或 8 個 FlexChannel? 輸入

    • 每個 FlexChannel 提供:

    • 一個模擬信號,可以顯示為波形視圖、頻譜視圖或同時顯示為兩者

    • 使用 TLP058 邏輯探頭時 8 個數字邏輯輸入

    帶寬(所有模擬通道)

    • 350 MHz、500 MHz、1 GHz、2 GHz(可升級)

    采樣率(所有模擬/數字通道)

    • 實時:6.25 GS/s

    • 插值:500 GS/s

    記錄長度(所有模擬/數字通道)

    • 62.5 M 點標配

    • 125、250、500 M 點(選配)1

    波形捕獲速率

    • >500,000 個波形/秒

    垂直分辨率

    • 12 位 ADC

    • 高分辨率模式下高達 16 位

    標準觸發類型

    • 邊沿,脈沖寬度,欠幅,超時,窗函數,邏輯,建立時間和保持時間,上升/下降時間,并行總線,序列,可視觸發,視頻(可選),射頻對時間(可選)

    • 輔助觸發 ≤5 VRMS,50Ω,250 MHz (>200 mVpp)(僅邊沿觸發)

    標準分析

    • 光標:波形、V 條、H 條、V&H 條

    • 測量:36

    • 頻譜視圖:頻域分析,獨立控制頻域和時域

    • FastFrameTM:分段內存采集模式,最大觸發速率 > 5,000,000 個波形/秒

    • 圖:時間趨勢、直方圖、頻譜和相位噪聲

    • 數學:基本波形代數、FFT 和高級公式編輯器

    • 搜索:搜索任何觸發標準

    • 抖動:TIE 和相位噪聲

    選配分析1

    • 高級抖動和眼圖分析

    • 用戶定義的過濾

    • 高級頻譜視圖

    • RF 與時間光跡、觸發、光譜圖和 IQ 捕獲

    • 數字電源管理

    • 模板/極限測試

    • 逆變器、電機和驅動器

    • LVDS 調試和分析

    • PAM3 分析

    • 高級功率測量和分析

    • 高級矢量信號分析 (SignalVu-PC)

    選配協議觸發、解碼和分析1

    • I2C、SPI、eSPI、I3C、RS-232/422/485/UART、SPMI、SMBus、CAN、CAN FD、LIN、FlexRay、SENT、PSI5、CXPI、汽車以太網、MIPI C-PHY、MIPI D-PHY、USB 2.0、eUSB2、以太網、EtherCAT、音頻、MIL-STD-1553、ARINC 429、Spacewire、8B/10B、NRZ、曼徹斯特、SVID、SDLC、1-Wire、MDIO 和 NFC

    選配串行一致性測試1

    • 以太網、USB 2.0、汽車以太網、工業以太網


    任意/函數發生器1

    • 100 MHz 波形生成

    • 波形類型:任意波形、正弦波、方波、脈沖、鋸齒波、三角波、DC 電平、高斯、洛倫茲、指數上升/下降、Sin(x)/x、隨機噪聲、半正矢曲線、心電圖

    數字電壓表2

    • 4 位 AC RMS、DC 和 DC+AC RMS 電壓測量

    觸發頻率計數器2

    • 8 位

    顯示

    • 15.6 英寸 (396 mm) TFT 彩色

    • 高清 (1920 x 1080) 分辨率

    • 容性(多觸點)觸摸屏


    連接性

    • USB 主控(7 端口),USB 3.0 設備(1 端口),LAN(10/100/1000 Base-T 以太網;符合 LXI 標準),顯示器端口,DVI-D,VGA

    e*Scope?

    • 使用標準網絡瀏覽器,通過網絡連接遠程查看和控制示波器


    標配探頭

    • 每條通道一只 10 MΩ 無源電壓探頭,<4 pF 容性負載


    保修

    • 1 年(標配)

    尺寸

    • 309 mm(12.2 英寸)高 x 454 mm(17.9 英寸)寬 x 204 mm(8.0 英寸)深

    • 重量:< 11.4 kg(25 磅)
