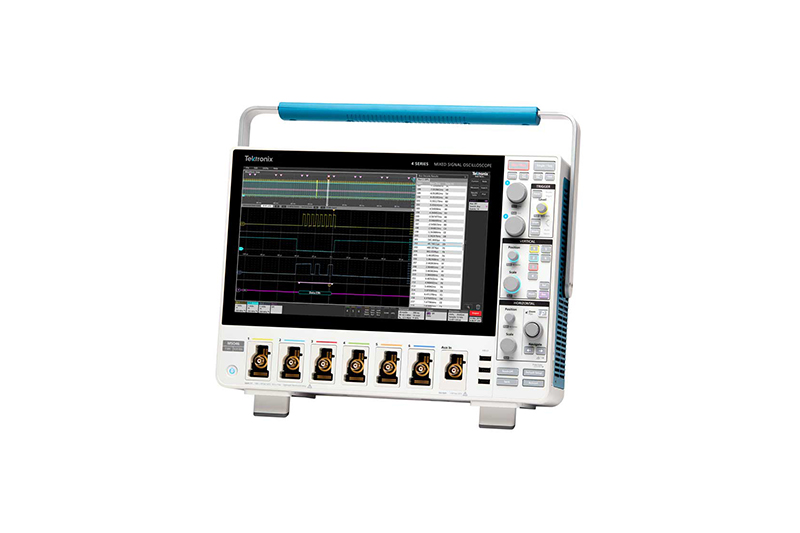

【MSO44 |MSO46 】Tektonix泰克 4 系列 MSO 混合信號示波器

所屬分類數字示波器
立即購買
  • 產品描述
  • 產品參數

    型號模擬帶寬模擬通道數字通道數采樣率記錄長度
    MSO44

    200 MHz 至 1.5 GHz

    4

    最多 32 條(可選)

    6.25GS/s

    31.25 M 至 62.5 M 點

    MSO46

    200 MHz 至 1.5 GHz

    6

    最多 48 條(可選)

    6.25GS/s

    31.25 M 至 62.5 M 點


    強度(數字)

    輸入通道

    • 4 或 6 個 FlexChannel? 輸入

    • 每個 FlexChannel 提供:

      • 一個模擬信號,可以顯示為波形視圖、頻譜視圖1,或同時顯示為兩者

      • 使用 TLP058 邏輯探頭時 8 個數字邏輯輸入

    帶寬(所有模擬通道)

    • 200 MHz、350 MHz、500 MHz、1 GHz、1.5 GHz(可升級)

    采樣率(所有模擬/數字通道)

    • 實時:6.25 GS/s

    記錄長度(所有模擬/數字通道)

    • 標配 31.25 M 點(選配升級 62.5 M 點)

    波形捕獲速率

    • >500,000 個波形/秒

    垂直分辨率

    • 12 位 ADC

    • 高分辨率模式下高達 16 位

    標準觸發類型

    • 邊沿,脈沖寬度,欠幅,超時,窗函數,邏輯,建立時間和保持時間,上升/下降時間,并行總線,序列,可視觸發,視頻(可選),射頻對時間(可選)

    • 輔助觸發 ≤300 VRMS(僅邊沿觸發)

    標準分析

    • 光標:波形、V 條、H 條、V&H 條

    • 測量:36

    • 頻譜視圖:頻域分析,獨立控制頻域和時域

    • FastFrameTM:分段內存采集模式,最大觸發速率 > 5,000,000 個波形/秒

    • 圖:時間趨勢、直方圖、頻譜

    • 數學:基本波形代數、FFT 和高級公式編輯器

    • 搜索:搜索任何觸發標準

    選配分析

    • 高級頻譜視圖

    • RF 與時間光跡、觸發、光譜圖和 IQ 捕獲

    • 模板/極限測試

    • 高級功率測量和分析

    • 三相電氣分析(僅限 MSO46)

    選配協議觸發、解碼和分析

    • I2C、SPI、eSPI、I3C、RS-232/422/485/UART、SPMI、SMBus、CAN、CAN FD、LIN、FlexRay、SENT、PSI5、CXPI、、、、USB 2.0、eUSB2、以太網、EtherCAT、音頻、MIL-STD-1553、ARINC 429、Spacewire、、NRZ、曼徹斯特、SVID、SDLC、1-Wire、MDIO 和 NFC

    任意/函數發生器1

    • 50 MHz 波形生成

    • 波形類型:任意波形、正弦波、方波、脈沖、鋸齒波、三角波、DC 電平、高斯、洛倫茲、指數上升/下降、Sin(x)/x、隨機噪聲、半正矢曲線、心電圖

    數字電壓表2

    • 4 位 AC RMS、DC 和 DC+AC RMS 電壓測量

    觸發頻率計數器2

    • 8 位

    顯示

    • 13.3 英寸 (338 mm) TFT 彩色

    • 高清 (1920 x 1080) 分辨率

    • 容性(多觸點)觸摸屏


    連接性

    • USB 2.0 主控,USB 2.0 設備(5 端口);LAN(10/100/1000 Base-T 以太網);HDMI 3

    保修

    • 3 年 (標配)

    尺寸

    • 286.99 mm(11.299 英寸)高 x 450 mm(17.7 英寸)寬 x 155 mm(6.1 英寸)深

    • 重量:< 7.6 kg(16.8 磅)
