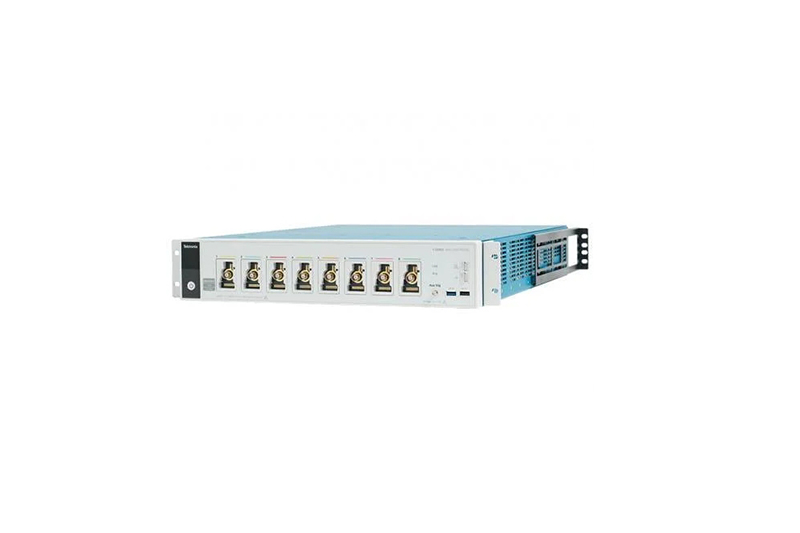

【MSO58LP】Tektonix泰克 5 系列緊湊型 MSO示波器

所屬分類數字示波器
立即購買
  • 產品描述
  • 產品參數

    利用傳統示波器的現有機架空間可將通道數增加 6 倍。 5 系列緊湊型混合信號示波器在僅僅 2U 空間,能提供 8 條通道加一個輔助觸發輸入通道(每條通道的成本較低)。 每條 FlexChannel? 輸入通道均可作為 1 條模擬通道或 8 條數字通道。

    型號帶寬采樣率記錄長度模擬通道數字通道數
    MSO58LP

    1 GHz

    6.25 GS/s

    125 M點

    8

    可達 64 條(可選)


    強度(數字)

    輸入通道

    • 8 個 FlexChannel? 輸入

    • 每個 FlexChannel 提供:

      • 一個模擬信號,可以顯示為波形視圖、頻譜視圖或同時顯示為兩者

      • 使用 TLP058 邏輯探頭時 8 個數字邏輯輸入

    帶寬(所有模擬通道)

    • 1 GHz

    采樣率(所有模擬/數字通道)

    • 實時:6.25 GS/s

    • 插值:500 GS/s

    記錄長度(所有模擬/數字通道)

    • 125 M 點(標配)

    • 250 M 點、500 M 點(選配)

    波形捕獲速率

    • >500,000 個波形/秒

    垂直分辨率

    • 12 位 ADC

    • 高分辨率模式下高達 16 位

    • 1 GHz 時為 7.6 ENOB

    標準觸發類型

    • 邊沿,脈沖寬度,欠幅,超時,窗函數,邏輯,建立時間和保持時間,上升/下降時間,并行總線,序列,可視觸發,視頻(可選),射頻對時間(可選)

    • 輔助觸發 ≤5 VRMS,50Ω,200 MHz(僅于邊沿觸發)

    標準分析

    • 測量:36

    • 頻譜視圖:頻域分析,獨立控制頻域和時域射頻對時間光跡(幅度、頻率、相位)

    • FastFrameTM:分段內存采集模式,最大觸發速率 > 5,000,000 個波形/秒

    • 圖:時間趨勢、直方圖、頻譜和相位噪聲

    • 數學:基本波形代數、FFT 和高級公式編輯器

    • 搜索:搜索任何觸發標準

    • 抖動:TIE 和相位噪聲

    選配分析1

    • 高級抖動和眼圖分析

    • 用戶定義的過濾

    • 高級頻譜視圖

    • RF 與時間光跡、觸發、光譜圖和 IQ 捕獲

    • 數字電源管理

    • 模板/極限測試

    • 逆變器、電機和驅動器

    • 高級功率測量和分析

    選配協議觸發、解碼和分析1

    • I2C、SPI、eSPI、I3C、RS-232/422/485/UART、SPMI、SMBus、CAN、CAN FD、LIN、FlexRay、SENT、PSI5、CXPI、汽車以太網、MIPI C-PHY、MIPI D-PHY、USB 2.0、eUSB2、以太網、EtherCAT、音頻、MIL-STD-1553、ARINC 429、Spacewire、8B/10B、NRZ、曼徹斯特、SVID、SDLC、1-Wire、MDIO 和 NFC

    任意/函數發生器1

    • 50 MHz 波形生成

    • 波形類型:任意波形、正弦波、方波、脈沖、鋸齒波、三角波、DC 電平、高斯、洛倫茲、指數上升/下降、Sin(x)/x、隨機噪聲、半正矢曲線、心電圖

    數字電壓表2

    • 4 位 AC RMS、DC 和 DC+AC RMS 電壓測量

    觸發頻率計數器2

    • 8 位

    視頻顯示輸出

    • 高清 (1920 x 1080) 分辨率視頻輸出


    連接性

    • USB 主控(6 端口),USB 3.0 設備(1 端口),LAN(10/100/1000 Base-T 以太網),顯示器端口,DVI-D,VGA

    e*Scope?

    • 使用標準網絡瀏覽器,通過網絡連接遠程查看和控制示波器


    操作系統

    • 封閉嵌入式操作系統


    保修

    • 3 年 (標配)

    尺寸

    • 標配 2U 機架安裝套件

    • 87.3 mm(3.44 英寸)高 x 432 mm(17.01 英寸)寬 x 621.5 mm(24.74 英寸)高

    • 重量:12.7 kg(28 磅)

    由于在 2U 高的封裝中提供了多達 8 條輸入通道及采用 12 位 ADC,5 系列 MSO 緊湊型在要求超高模擬、頻譜或數字通道密度的應用中確立了全新的性能標準。
