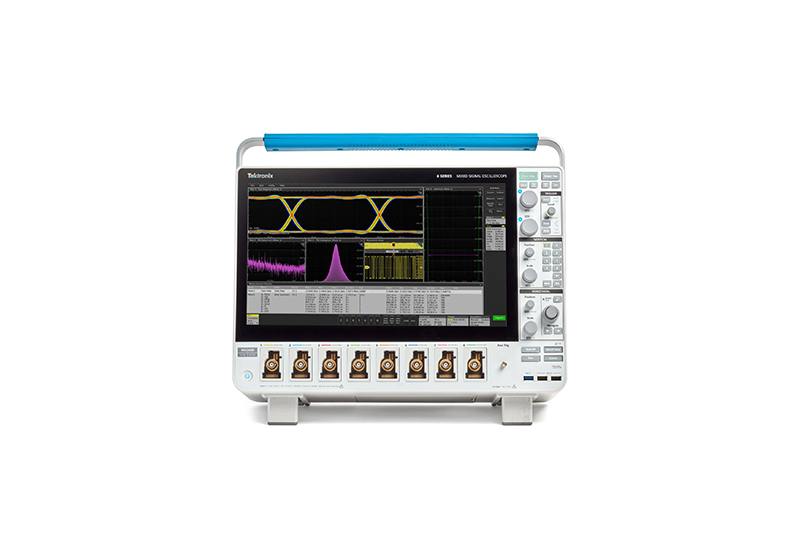

【MSO64B|MSO66B|MSO68B】Tektonix泰克B MSO 混合信號示波器

所屬分類數字示波器
立即購買
  • 產品描述
  • 產品參數

    使用1 GHz至10 GHz帶寬對高速設計進行故障排除和驗證。以低噪音和高達50GS/s的采樣率獲得精確的測量。用6通道和8通道的型號示波器看到更多設計細節。

    型號模擬帶寬采樣率記錄長度模擬通道數字通道數函數發生器輸出
    MSO64B

    1 GHz - 10 GHz

    Up to 50 GS/s

    62.5 M - 1 G

    4

    Up to 32 (optional)

    1(選配)

    MSO66B

    1 GHz - 10 GHz

    Up to 50 GS/s

    62.5 M - 1 G

    6

    Up to 48 (optional)

    1 (optional)

    MSO68B

    1 GHz - 10 GHz

    Up to 50 GS/s

    62.5 M - 1 G

    8

    Up to 64 (optional)

    1 (optional)


    置信度(數字)

    輸入通道

    • 4、6 或 8 個 FlexChannel? 輸入

    • 每個 FlexChannel 提供:

      • 一個模擬信號,可以顯示為波形視圖、頻譜視圖或同時顯示為兩者

      • 使用 TLP058 邏輯探頭時 8 個數字邏輯輸入

    帶寬(所有模擬通道)

    • 1 GHz、2.5 GHz、4 GHz、6 GHz、8 GHz、10 GHz(可升級)

    采樣率(所有模擬/數字通道)

    • 實時:50 GS/s(2 個通道),25 GS/s(4 個通道),12.5 Gs/s(> 4 個通道)

    • 插值:2.5 TS/s

    記錄長度(所有模擬/數字通道)

    • 62.5 M 點標配

    • 125、250、500 M 點 或 1 G 點(選配)

    波形捕獲速率

    • >500,000 個波形/秒

    垂直分辨率

    • 12 位 ADC

    • 高分辨率模式下高達 16 位

    標準觸發類型

    • 邊沿,脈沖寬度,欠幅,超時,窗函數,邏輯,建立時間和保持時間,上升/下降時間,并行總線,序列,可視觸發,視頻(可選),射頻對時間(可選)

    • 輔助觸發 ≤5 VRMS,50Ω,400 MHz(僅于邊沿觸發)

    標準分析

    • 光標:波形、V 條、H 條、V&H 條

    • 測量:36

    • 頻譜視圖:頻域分析,獨立控制頻域和時域

    • FastFrameTM:分段內存采集模式,最大觸發速率 > 5,000,000 個波形/秒

    • 圖:時間趨勢、直方圖、頻譜和相位噪聲

    • 數學:基本波形代數、FFT 和高級公式編輯器

    • 搜索:搜索任何觸發標準

    • 抖動:TIE 和相位噪聲


    選配分析

    • 高級抖動和眼圖分析

    • 用戶定義的過濾

    • 高級頻譜視圖

    • RF 與時間光跡、觸發、光譜圖和 IQ 捕獲

    • 數字電源管理

    • 模板/極限測試

    • 逆變器、電機和驅動器

    • LVDS 調試和分析

    • PAM3 分析

    • 高級功率測量和分析

    • 高級矢量信號分析 (SignalVu-PC)

    選配協議觸發、解碼和分析

    • I2C、SPI、eSPI、I3C、RS-232/422/485/UART、SPMI、SMBus、CAN、CAN FD、LIN、FlexRay、SENT、PSI5、CXPI、汽車以太網、MIPI C-PHY、MIPI D-PHY、USB 2.0、eUSB2、以太網、EtherCAT、音頻、MIL-STD-1553、ARINC 429、Spacewire、8B/10B、NRZ、曼徹斯特、SVID、、1-Wire、MDIO 和 NFC

    選配串行一致性測試

    • 以太網、USB 2.0、汽車以太網、多千兆汽車以太網、工業以太網、MIPI D-PHY 1.2、MIPI D-PHY 2.1、MIPI C-PHY 2.0


    選配內存分析

    • DDR3 調試、分析和一致性測試


    任意/函數發生器1

    • 50 MHz 波形生成

    • 波形類型:任意波形、正弦波、方波、脈沖、鋸齒波、三角波、DC 電平、高斯、洛倫茲、指數上升/下降、Sin(x)/x、隨機噪聲、半正矢曲線、心電圖

    數字電壓表2

    • 4 位 AC RMS、DC 和 DC+AC RMS 電壓測量

    觸發頻率計數器2

    • 8 位

    顯示

    • 15.6 英寸 (396 mm) TFT 彩色

    • 高清 (1920 x 1080) 分辨率

    • 容性(多觸點)觸摸屏

    連接性

    • USB 主控(7 端口),USB 3.0 設備(1 端口),LAN(10/100/1000 Base-T 以太網),顯示器端口,DVI-I,VGA

    e*Scope?

    • 使用標準網絡瀏覽器,通過網絡連接遠程查看和控制示波器


    保修

    • 1 年(標配)

    尺寸

    • 309 mm(12.2 英寸)高 x 454 mm(17.9 英寸)寬 x 204 mm(8.0 英寸)深

    • 重量:< 12.88 kg(28.4 磅)
