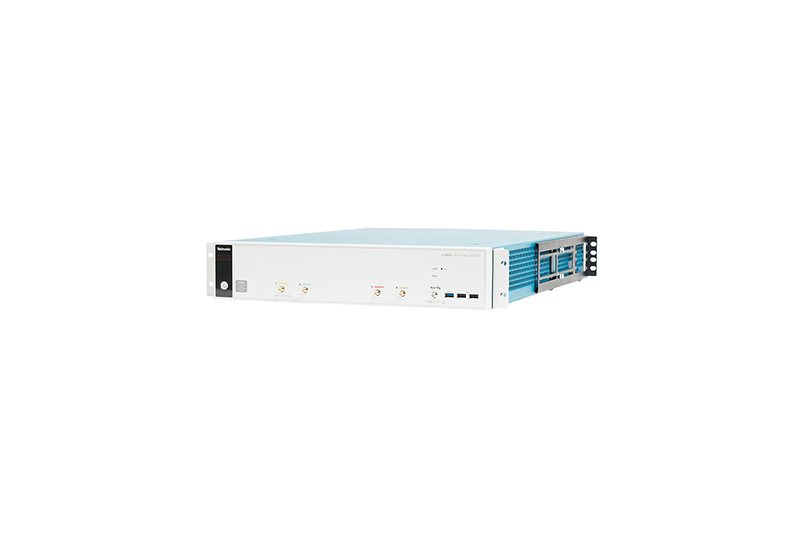

【LPD64】Tektonix泰克6 系列緊湊型數字化儀
所屬分類數字示波器
立即購買
- 產品描述
- 產品參數
在需要高速數字化儀的應用中,打開通道時不應犧牲性能。6 系列緊湊型數字化儀樹立了新標準,不需交錯采樣率、帶寬或記錄長度。您可以從中獲取最快最準確的性能 – 全都在2U 機架空間內。
型號 | 帶寬 | 采樣率 | 垂直分辨率 | Rack Height |
---|
LPD64 | DC to 8 GHz | 25 GS/s | 12-bits ADC | 2U rack mount ready |
用數字說話
輸入通道
每條通道的性能
實時數字下變頻器 (DDC)
杰出的低噪聲、垂直分辨率和精度
全新 TEK061 前端 ASICs 實現了低輸入噪聲
噪聲 @ 1 mV/div:54.8 uV @ 1 GHz
輸入范圍:10 mV 至 10 V 滿刻度
DC 增益精度:+/-1.0%,在所有 >1 mV/div 的增益設置下
有效位數 (ENOB):
8.2 位 @ 1 GHz
7.6 位 @ 2.5 GHz
7.25 位 @ 4 GHz
6.8 位 @ 6 GHz
6.5 位 @ 8 GHz
遠程通信和連接
以太網 10/100/1000 端口
USB 3.0 設備端口 (USBTMC),高達 800 Mb/s
LXI 1.5 認證 (VXI-11)
使用 e*Scope 簡便地實現遠程訪問,只需在瀏覽器中輸入儀器的 IP 地址。
屢獲大獎的用戶界面
連接鼠標、鍵盤、顯示器或 KVM 切換器
驅動程序:IVI-C、IVI-COM、LabVIEW、VOSS Scientific DAAAC
支持 VISA、MATLAB、Python、C/C++/C#、套接字
測量分析
36 種標準測量
抖動測量 (選配)
用戶定義的過濾(選配)
DDR 測量 (選配)
功率測量 (選配)
高級頻譜視圖(選配)
操作系統
安全和解密(選項 6-SEC)
尺寸
2U (3.5 英寸/89 mm) 高,開箱即可裝入機架 (標配)
17 英寸 (432 mm) 寬
適合標準 24 - 32 英寸 (610 - 813 mm) 機架
機架環境中左右通風
