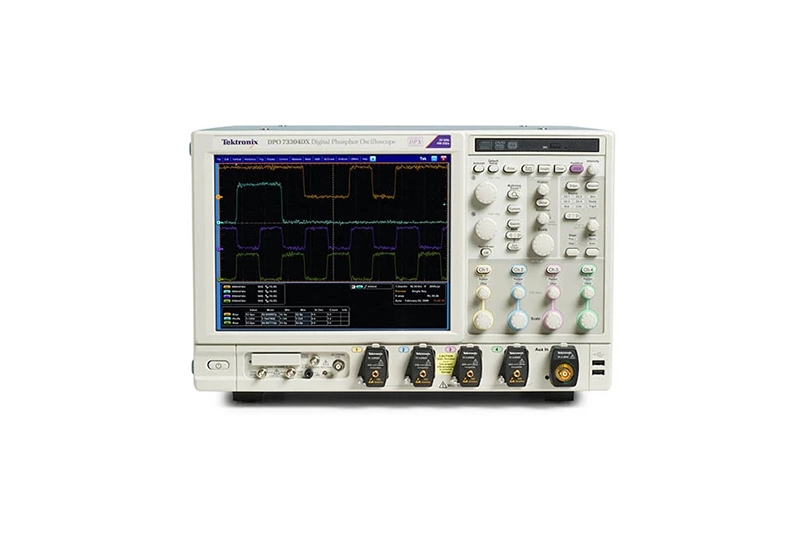

【MSO/DPO70000DX】Tektonix泰克混合信號/數字熒光示波器

所屬分類數字示波器
立即購買
  • 產品描述
  • 產品參數


    工程師在整個設計過程中都需要依靠示波器,包括從原型機啟動到生產測試。MSO/DPO70000DX 系列示波器結合了非凡的信號采集性能和分析工具,擁有獨特的性能,能加速您的測量工作。

    主要性能指標

    • 模擬寬帶高達 33 GHz,上升時間快達 9 ps。支持按照新的高速串行標準進行測量

    • 33 GHz 型號有 2 條通道提供 33 GHz 實時模擬帶寬

    • 業界領先的采樣率和定時分辨率

      • 在 2 個通道上提供 100 GS/s(33、25、23、20、16 和 12.5 GHz 型號)

    • 支持四通道同時使用

      • 高達 23 GHz 帶寬

      • 高達 50 GS/s 實時采樣率

      • 使用 MultiView Zoom? 獲得高達 500 百萬樣點記錄長度,便于快速導航

      • 最快的波形捕獲速率,每個通道最高為 >300000 wfms/s

    • 16 個邏輯通道,為數字和模擬信號調試提供高達 80 ps 的定時分辨率(僅限 MSO70000DX 系列)

    • 可利用獨有的 iCapture? 功能通過單探頭連接查看數字通道的模擬特點

    • 6.25 Gb/s 實時串行觸發 – 保證指定的 NRZ 或 8b/10b 碼型第一次出現時觸發,以隔離碼型相關影響

    • 應用支持涉及高速串行行業標準、寬帶射頻、電源系統和內存-實現標準規定認證、測試自動化和易用性

    主要特點

    • 卓越的信號完整性和出色的信噪比 – 觀察波形最真實的表現

    • Pinpoint 觸發 – 最大限度地減少采集故障信號所用的時間,高效排除故障,縮短調試時間

    • 可視觸發 – 精確判定觸發,找到復雜波形中的獨特事件

    • 搜索和標記 – 為感興趣的信號提供波形或串行總線碼型匹配和軟件觸發

    • 自動串行分析選項,用于 PCI Express、8b/10b 編碼串行數據、I2C、SPI、CAN、LIN、FlexRay、RS-232/422/485/UART、USB 2.0、HSIC、MIL-STD-1553B 以及 MIPI? C-PHY、D-PHY 和 M-PHY

    • P7700、P7600 和 P7500 三模 探測系統 – 完美匹配的信號連接性能,包含校準探頭端部功能

    • P6780 和 P6717A 高性能 17 通道邏輯探頭,具有高達 2.5 GHz 的帶寬,能夠連接當前的快速數字信號(僅限 MSO70000DX 系列)

    連接性

    • 前面板和后面板都有 USB 2.0 接口便于數據存儲、打印和連接 USB 鍵盤

    • 集成的 10/100 以太網接口用于網絡連接,視頻輸出接口用于將示波器顯示屏輸出到監視器或投影儀
